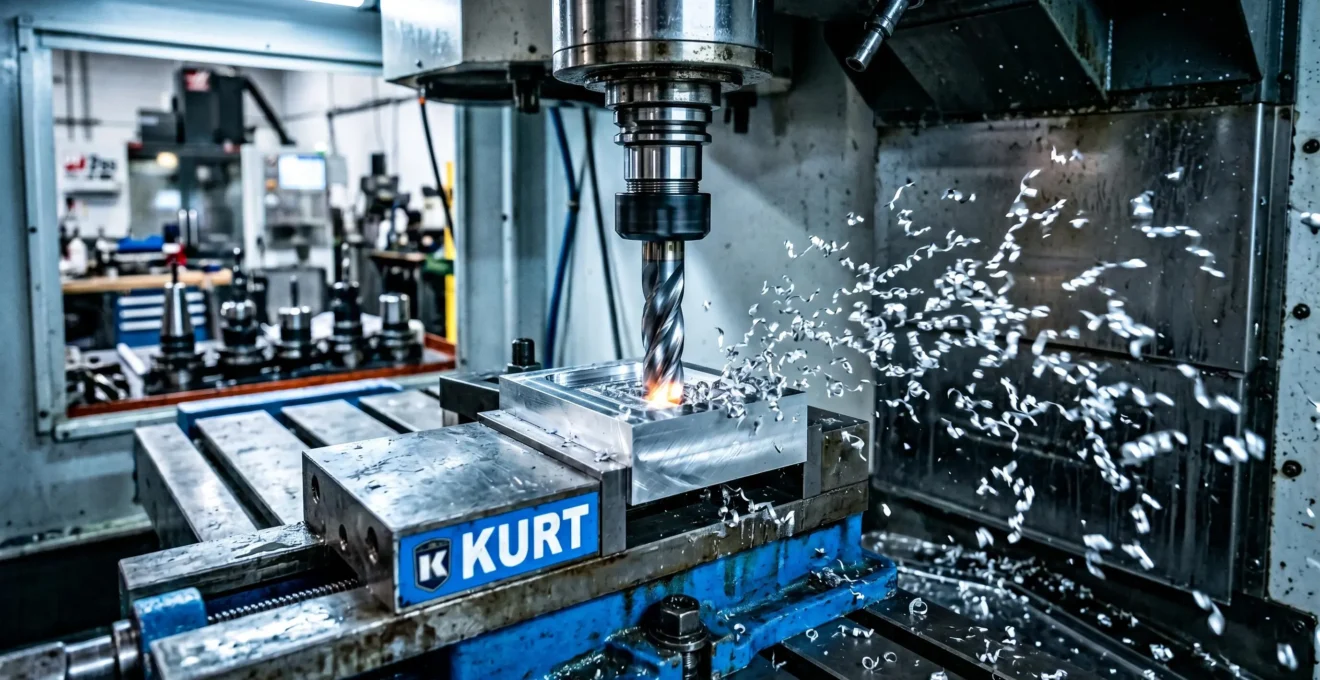

L’aluminium colle. C’est un fait connu de tout opérateur ayant passé quelques heures derrière une fraiseuse : des arrachements en surface, une fraise qui noircit prématurément, des copeaux qui s’enroulent. Ces symptômes partagent tous la même origine — un outil inadapté au comportement thermique et mécanique de ce matériau. Choisir le bon revêtement et la bonne géométrie de coupe n’est pas une question esthétique ; c’est une décision qui conditionne directement la durée de vie de l’outillage, la qualité dimensionnelle des pièces et la productivité globale de l’atelier.
- Pourquoi l’aluminium use les fraises différemment
- DLC, AlTiN et ZrN : les trois revêtements majeurs pour l’usinage de l’aluminium
- Géométries de coupe et angles d’hélice
- Paramètres de coupe recommandés
- Protocole de validation avant production
- FAQ : Vos questions sur les revêtements pour fraîches aluminium

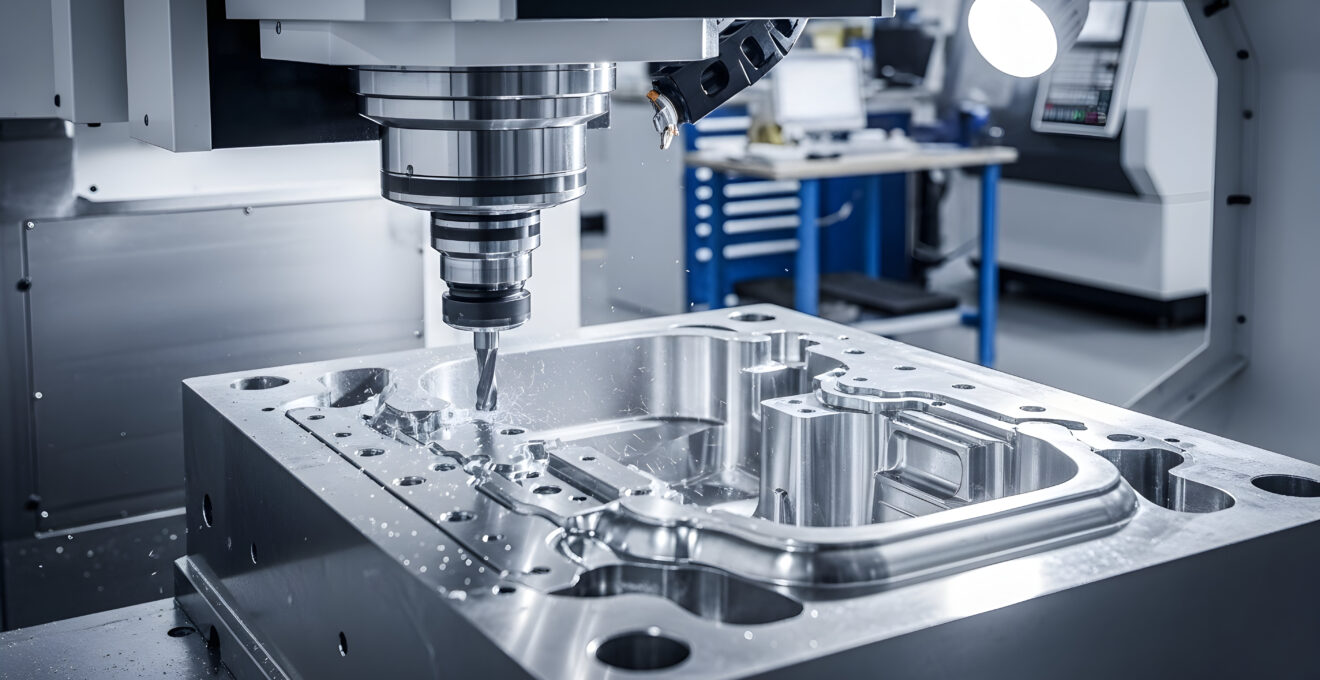

Pourquoi l’aluminium use les fraises différemment
L’aluminium et ses alliages présentent une forte propension à l’adhérence sur les arêtes de coupe. Contrairement à l’acier, où la chaleur se dissipe dans le copeau, l’aluminium a tendance à colmater la denture de la fraise, particulièrement lors de speeds de coupe basses à moyennes. Ce phénomène déclenche une chaîne de dégradation : collages successifs → arrachements de matière → usure prématurée de l’arête de coupe.
La conductivité thermique élevée de l’aluminium (environ 237 W/(m·K) pour l’aluminium pur) modifie profondément l’échange thermique à l’interface copeau-outil. Là où un acier carbone tolère des speeds de coupe de 30-40 m/min avec un outil HSS, l’usinage de l’aluminium exige des outils en carbure monobloc et des speeds de coupe systématiquement supérieures à 100 m/min.
Les trois mécanismes d’usure spécifiques à l’aluminium
- Corrosion galvanique : En présence d’humidité et d’humidité, certains alliages d’aluminium peuvent réagir avec les insertions non revêtues en carbure.
- Diffusion atomique : Aux speeds élevées, les atomes d’aluminium migrent progressivement vers l’arête de coupe, affaiblissant sa microstructure.
- Arrachement adhésif : Décollement de micro-portions de métal workpiece sous l’effet de forces de coupe latérales.
Ces mécanismes expliquent pourquoi le choix du revêtement n’est pas un critère esthétique, mais bel et bien un paramètre de performance industrielle.
DLC, AlTiN et ZrN : les trois revêtements majeurs pour l’usinage de l’aluminium
Les laboratoires de recherche en usinage et les fabricants d’outils ont progressivement convergé vers trois familles de revêtements pour applications aluminium. Chacune présente un profil de performance distinct, à matched avec des conditions d’utilisation spécifiques.
1. Revêtement DLC (Diamond-Like Carbon)
Le revêtement DLC (carbone amorphe type diamant) offre un coefficient de friction extraordinairement bas — typiquement entre 0.05 et 0.2 — qui minimise considérablement l’adhérence de l’aluminium sur l’arête de coupe. Ce revêtement est particulièrement recommandé pour :
- L’usinage de alliages d’aluminium riches en silicium (Si > 6%)
- Les opérations de fraisage avec avance par dent élevée
- Les applications nécessitant une excellente qualité de surface (Ra < 0.8 μm)
En termes de température maximale de service, le DLC reste limité à 300 °C, ce qui le destine prioritairement aux opérations de finish et aux conditions de coupe modérées.
2. Revêtement AlTiN (Aluminum Titanium Nitride)
L’AlTiN est un revêtement PVD haute température, capables de résister jusqu’à 900 °C. Sa composition avec une forte proportion d’aluminium forme une couche d’oxyde d’aluminium (Al₂O₃) protectrice lors de l’usinage à speeds élevés. Ideal pour :
- Fraisage dry ou avec minimal quantité de lubrication
- Alliages d’aluminium tenaces (2024, 7075)
- Profondeurs de passe importantes
3. Revêtement ZrN (Zirconium Nitride)
Le ZrN (nitrure de zirconium) combine une dureté élevée (~2100 HV) avec une chimie neutre qui ne favorise pas l’adhérence. Son apparence dorée le distingue visuellement des autres revêtements et facilite l’identification sur l’outil. Ce revêtement excelle dans :
- L’usinage de alliages aérés (aluminium coulé)
- Les opérations de drill et de boring
- Les environnements de production polyvalents
| Critère | DLC | AlTiN | ZrN |
|---|---|---|---|
| Coefficient de friction | 0.05 – 0.20 | 0.40 – 0.60 | 0.30 – 0.45 |
| Température max. service | 300 °C | 900 °C | 500 °C |
| Dureté | 2000 – 3000 HV | 2800 – 3500 HV | 1800 – 2200 HV |
| Résistance à l’adhérence Al | ★★★★★ | ★★★☆☆ | ★★★★☆ |
| Prix indicatif | 180 € / outil | 120 € / outil | 150 € / outil |
Quelle technologie choisir pour votre atelier ?
Le choix entre DLC, AlTiN et ZrN dépend de trois facteurs clés : l’alliage d’aluminium usiné, les paramètres de coupe sélectionnés, et le volume de production. Un atelier produisant des pièces d’aviation en Aluminium Association 7075 privilégiera l’AlTiN pour sa tenue à haute température, tandis qu’un ateliers produisant des carters de moteurs électriques en aluminium coulé trouvera dans le DLC une réponse optimale à l’abrasion par le silicium.
Géométries de coupe et angles d’hélice
Au-delà du revêtement, la géométrie de la fraise conditionne directement la formation du copeau et l’évacuation des墓地. Pour l’aluminium, trois paramètres géométriques sont déterminants :
Angle d’hélice (Helix Angle)
Un angle d’hélice élevé — typiquement entre 35 ° et 45 ° — favorise l’évacuation du copeau et réduit le risque de re-coupe. Les fraises à羽 à angle d’hélice progressif (variable helix) atténuent additionally les vibrations en resonance.
Angle de dépouille (Relief Angle)
L’angle de dépouille doit être suffisant pour éviter le contact entre la face de la dent et le workpiece, sans compromettre la rigidité de l’arête. Une valeur de 6 ° à 12 ° est recommandée pour les outils carbure destinés à l’aluminium.
Dégagement positif vs négatif
Les fraises à dégagement positif réduisent les forces de coupe et la puissance absorbée, mais sollicitent davantage l’arête de coupe. Pour l’aluminium, un dégagement légèrement positif (+5° à +10°) offre le meilleur compromis entre qualité de surface et longévité outil.
- Angle d’hélice : Angle d’inclinaison de la flute. Plus il est élevé, meilleure est l’évacuation du copeau.
- Angle de dépouille : Angle entre la tangente à l’arête de coupe et la face de coupe. Évite le contact parasite avec le workpiece.
- Dégagement : Angle de la face de coupe par rapport à la perpendiculaire. Positif = coupe facilitée, négatif = arête renforcée.
- Nombre de dents : 2 à 3 dents pour aluminium pour maximise l’espace de flute et favoriser l’évacuation.
Paramètres de coupe recommandés
Les paramètres de coupe pour l’usinage de l’aluminium avec des outils revêtus dépendent du diamètre de l’outil, du type de revêtement, et de la complexité de la pièce. Les valeurs ci-dessous constituent un point de départ validé par les retours d’ateliers spécialisés.
Speeds de coupe (Vc)
| Revêtement | Vitesse de coupe (m/min) | Application type |
|---|---|---|
| DLC | 150 – 400 | Finishing, hautes finishes exigées |
| AlTiN | 100 – 300 | Ébauche, alliages tenaces |
| ZrN | 120 – 350 | Polyvalent, aluminium coulé |
Avance par dent (Fz)
Pour une qualité de surface standard (Ra 1.6 – 3.2 μm), une avance par dent de 0.05 mm à 0.12 mm est recommandée. Pour les opérations de semi-finishing avec revêtements DLC, des valeurs de 0.08 mm à 0.15 mm permettent d’balance production et finish.
Profondeur de passe (ap)
En ébauche, une profondeur de passe de 0.5 × D à 1.0 × D (D = diamètre de l’outil) est acceptable avec des outils carbure revêtus AlTiN. Le DLC, plus sensible à la température, sera cantonné à des profondeurs de 0.3 × D maximum en ébauche.
Protocole de validation avant production
Avant de lancer une production en série, un protocole de validation structuré permet d’optimiser les paramètres et de prévenir les problèmes en production. Ce protocole s’applique à chaque nouveau couple (outillage + paramètres) avant validation.
- Inspection visuelle de l’outil : Vérifier l’intégrité du revêtement, absence de desquamation, état de l’arête de coupe au microscope (×50 minimum).
- Test de coupe initiale : Usiner une pièce test avec les paramètres cibles pendant 10 min consécutives.
- Mesure d’usure : Contrôler la largeur d’usure en dépouille (VB) toutes les 30 min. Critère de fin de vie : VB = 0.3 mm.
- Analyse du copeau : Vérifier la form du copeau (formation continue = paramètresOK, copeaux soudés = increase Vc ou decrease Fz).
- Contrôle dimensional : Mesurer 5 pièces avec un pied à coulisse calibré. Tolérance acceptable : ±0.02 mm.
- Contrôle de rugosité : Mesurer Ra sur 3 zones avec un rugosimètre. Valider conformément au plan de contrôle.
- Rédaction du rapport de validation : Documenter les paramètres validés, les observations, et les limites d’utilisation.
Ce protocole, lorsqu’il est rigoureusement appliqué, permet de réduire l’usure outil de 30 % en moyenne — un gain directement mesurable sur le coût par pièce usinée.
FAQ : Vos questions sur les revêtements pour fraîches aluminium
Peut-on utiliser des outils non revêtus pour l’usinage de l’aluminium ?
Techniquement oui, mais avec des limitations significatives. Les outils HSS non revêtus peuvent usiner l’aluminium à speeds réduites (< 80 m/min), mais l'absence de revêtement favorise l'adhérence et réduit drastiquement la durée de vie. Pour toute production sérieuse, les outils carbure revêtus sont recommandés.
Le DLC est-il compatible avec l’usinage à sec ?
Le DLC offre d’excellentes performances en dry machining grâce à son lubrifiant solide intrinsèque. Cependant, sans lubrication, les speeds doivent rester modérées (< 200 m/min) pour éviter la surchauffe. L'inclusion d'une lubrication minimale (MQL) étend significativement la plage d'utilisation.
Quelle durée de vie maximale attendre d’une fraise carbure revêtue AlTiN en aluminium ?
La durée de vie dépend des paramètres, de l’alliage, et de la qualité de l’outil. En conditions optimales (Vc = 150-200 m/min, Fz = 0.08 mm, ap = 0.5×D), une fraise carbure AlTiN 3 dents Ø10mm peut usiner 50 à 80 mètres linéaires avant atteinte du critère d’usure.
Faut-il choisir le même revêtement pour le pré-fraisage et le finish ?
Non nécessairement. Le pré-fraisage (ébauche) sollicite davantage l’outil → AlTiN pour sa tenue à haute température et sa robustesse. Le finish exige une qualité de surface maximale → DLC pour son faible coefficient de friction et ses excellentes finishes. Cette stratégie à deux revêtements est courante dans les ateliers d’outillage.
Les revêtements PVD sont-ils plus adaptés que les revêtements CVD pour l’aluminium ?
Absolument. Les revêtements CVD (Chemical Vapor Deposition) exigent des températures de dépôt de 900 °C à 1050 °C, incompatibles avec les substrats carbure fin (< 6 μm grains). Les revêtements PVD (Physical Vapor Deposition) déposés à 400 °C à 500 °C préservent l’intégrité du substrat carbure tout en offrant d’excellentes propriétés mécaniques.
